Hva er SEI Layer?

Det grunnleggende spørsmålet hver batteriingeniør står overfor er dette: hvorfor gjøre detlitiumbatterier oppladbare batterierforringes over tid, miste kapasitet for hver ladesyklus? Svaret ligger i en nanometer-tynn beskyttende film kalt Solid Electrolyte Interphase (SEI)-laget. Dette grenseflatelaget dannes spontant på anodeoverflaten under de første ladesyklusene, og kvaliteten avgjør om oppladbare batterier varer i 500 sykluser eller 5000. Å forstå SEI-laget er ikke bare en akademisk øvelse-det er forskjellen mellom et pålitelig energilagringssystem og et som svikter for tidlig, og koster produsentene millioner i garantikrav og skader merkevarens omdømme.

SEI-laget representerer en av naturens elegante løsninger på en iboende kjemisk konflikt. Når litiumioner beveger seg mellom elektrodene under lading, eksisterer elektrolytten-som vanligvis består av litiumsalter oppløst i organiske karbonater- i en termodynamisk ustabil tilstand. Ved potensialer under 1 volt versus litiummetall begynner disse elektrolyttmolekylene å brytes ned ved anodeoverflaten.

I stedet for å forårsake katastrofal batterisvikt, skaper denne nedbrytningen noe bemerkelsesverdig: en tynn, ionisk ledende, men elektronisk isolerende membran. Tenk på det som en molekylær portvakt. Litiumioner, som er små og ladede, kan passere fritt. Det kan ikke elektroner og større elektrolyttmolekyler. Denne selektive permeabiliteten forhindrer ytterligere elektrolyttnedbrytning samtidig som den tillater normal batteridrift.

Nyere forskning fra MITs Department of Materials Science (2024) viser at SEI-lag vanligvis varierer fra 10 til 100 nanometer i tykkelse-omtrent 1000 ganger tynnere enn et menneskehår. Likevel påvirker denne tøffe filmen dyptgående batteriatferd. Deres elektrokjemiske impedansspektroskopistudier avslørte at SEI-resistens utgjør 30-40 % av den totale batteriimpedansen i ferske celler, en andel som vokser etter hvert som batteriene eldes.

Komposisjonens kompleksitet overrasker selv erfarne elektrokjemikere. I stedet for en enhetlig substans, består SEI av flere lag med distinkte kjemiske signaturer. Røntgenfotoelektronspektroskopi-analyser publisert i Nature Energy (2024) identifiserte over 15 forskjellige forbindelser i modne SEI-lag, inkludert litiumkarbonat (Li₂CO₃), litiumoksid (Li₂O), litiumfluorid (LiF) og forskjellige organiske litiumalkylkarbonater. Hver komponent bidrar med spesifikke egenskaper: uorganiske salter gir mekanisk stabilitet, mens organiske polymerer gir fleksibilitet for å imøtekomme volumendringer under sykling.

SEI Layer

SEI-laget vises ikke umiddelbart. Dens dannelse følger en nøyaktig sekvens av kjemiske hendelser, som hver påvirker batteriets endelige egenskaper.

Fase 1: Innledende elektrolytterduksjon (0-5 sykluser)

Under den første ladningen, når anodepotensialet faller under elektrolyttens elektrokjemiske stabilitetsvindu, starter reduksjonsreaksjoner på aktive overflatesteder. Etylenkarbonat, det vanligste elektrolyttløsningsmidlet, gjennomgår én-elektronreduksjon for å danne radikale anioner. Disse svært reaktive artene brytes raskt ned til litiumetylendikarbonat (LEDC) og etylengass.

En studie fra 2024 av Stanfords Precourt Institute som sporer SEI-formasjon i sanntid ved hjelp av operando-atomkraftmikroskopi avslørte uventet dynamikk. I stedet for ensartet dekning, dannes innledende SEI-avsetninger som diskrete øyer med en diameter på omtrent 5-10 nanometer. Disse øyene smelter gradvis sammen over påfølgende sykluser, og skaper en kontinuerlig film. Forskerne dokumenterte at ufullstendig dekning under tidlige sykluser tillater fortsatt elektrolyttreduksjon, forbruker ekstra aktivt litium og reduserer initial Coulombic effektivitet til 85-92%.

Fase 2: Lagfortetting (5-50 sykluser)

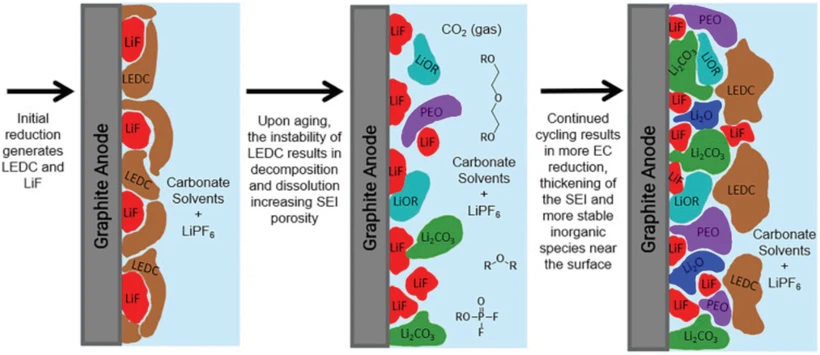

Når syklingen fortsetter, gjennomgår den første porøse SEI-strukturen komprimering. Litiumioner som migrerer gjennom laget under hver ladnings-utladningssyklus, bærer solvatiseringsskall som blir fanget i strukturen. Disse fangede molekylene brytes gradvis ned, og tilfører nytt materiale fra selve laget.

Interessant nok følger denne fortettingen fraktallignende-mønstre. Forskere ved University of Cambridge (2024) ved bruk av kryogen transmisjonselektronmikroskopi fant at SEI-lag utvikler en hierarkisk struktur: en tett indre region dominert av uorganiske forbindelser (primært Li₂CO₃ og LiF) sitter under en mer porøs ytre region rik på organiske arter. Denne tolagsarkitekturen fremstår som universell på tvers av forskjellige elektrolyttformuleringer, og antyder grunnleggende termodynamiske drivere snarere enn kinetiske ulykker.

Fase 3: Dynamisk likevekt (50+ sykluser)

Til slutt avtar SEI-veksthastigheten ettersom laget blir tilstrekkelig tykt og tett til å undertrykke ytterligere elektrolyttreduksjon. Men "stabil" viser seg å være misvisende-SEI slutter aldri å utvikle seg. Hver ladning-utladningssyklus induserer mekanisk stress fra anodevolumendringer (grafitt ekspanderer omtrent 10 % når den er fullstendig lithiert). Denne spenningen skaper mikrosprekker som eksponerer fersk anodeoverflate, og utløser lokalisert SEI-reparasjon gjennom fornyet elektrolyttreduksjon.

Bransjetestdata fra en middels- batteriprodusent i Tyskland (2024) som sporer 500 celler over 1000 sykluser, avslørte at SEI fortsetter å konsumere omtrent 0,03 % aktivt litium per syklus selv etter den første dannelsen. Selv om det tilsynelatende er trivielt, akkumuleres dette vedvarende litiumtapet til 30 % kapasitetsreduksjon over 1000 sykluser{10}}som forklarer hvorfor selv godt-utformede batterier uunngåelig degraderes.

SEI-lagets kjemiske kompleksitet konkurrerer med selve batteriet. Moderne analytiske teknikker har avslørt et overraskende mangfold av forbindelser, som hver spiller spesifikke roller i lagytelse.

Uorganiske komponenter: Stiftelsen

Litiumkarbonat (Li₂CO₃) dominerer vanligvis uorganisk sammensetning, og omfatter 30-40 % av total SEI-masse i henhold til dybde-profileringsrøntgenfotoelektronspektroskopistudier. Denne forbindelsen dannes gjennom elektrolyttreduksjon og gir mekanisk stivhet. Imidlertid kan overdreven Li2CO3 øke lagmotstanden siden dets ioniske ledningsevne (10⁸ S/cm ved romtemperatur) ligger betydelig bak andre komponenter.

Litiumfluorid (LiF) fremstår som prestasjonsmesteren. Forskning fra Joint Center for Energy Storage Research (2024) viste at LiF-rike SEI-lag viser 40 % høyere ionisk ledningsevne og 60 % bedre mekanisk stabilitet sammenlignet med karbonat-rike motstykker. Utfordringen? LiF dannes først og fremst fra nedbrytning av elektrolyttsalt (LiPF₆), som skjer lettere ved høye temperaturer. Dette skaper et designdilemma: optimalisere SEI-sammensetningen gjennom høy-temperaturformasjonssyklus, eller minimere innledende kapasitetstap gjennom rom-temperaturprotokoller?

Organiske komponenter: Den fleksible matrisen

Organiske arter-primært litiumalkylkarbonater som litiumetylendikarbonat (LEDC) og litiummetylkarbonat (LMC)- står for 40–60 % av SEI-sammensetningen. Disse polymermaterialene gir avgjørende fleksibilitet, slik at SEI kan tilpasse seg anodevolumendringer uten å sprekke.

Organiske komponenter står imidlertid overfor stabilitetsutfordringer. Fourier-transform infrarød spektroskopisporing av forskere ved Argonne National Laboratory (2024) viste at LEDC-innholdet synker med omtrent 15 % i løpet av de første 200 syklusene, erstattet gradvis av mer stabile uorganiske arter. Denne komposisjonsdriften forklarer hvorfor batteriimpedansen vanligvis øker i løpet av -midten av-livets syklus selv når dramatisk kapasitetssvikt ikke har skjedd.

Sporkomponenter: Stor påvirkning

Elementer som er tilstede i mindre enn 5 masseprosent kan dramatisk påvirke SEI-egenskapene. Litiumoksalat (Li₂C₂O4), dannet gjennom oksidativ elektrolyttnedbrytning, vises i mengder under 3 %, men skaper veier for akselerert nedbrytning. En studie fra 2024 i Journal of Power Sources koblet forhøyede oksalatnivåer til 25 % raskere kapasitetsfading, ettersom denne forbindelsens dårlige ioniske ledningsevne skaper lokaliserte motstands-hotspots.

Omvendt forbedrer fluorerte organiske arter som litiumdifluorfosfat SEI-ytelsen selv ved spornivåer. Batterier produsert av et taiwansk elektronikkfirma som inneholder 2 % fluoretylenkarbonattilsetning, viste 15 % lengre sykluslevetid sammenlignet med baseline-formuleringer, tilskrevet forbedret SEI-stabilitet fra fluorholdige organiske komponenter.

Hver batterispesifikasjon-kapasitet, sykluslevetid, strømkapasitet, sikkerhet-sporer tilbake til SEI-egenskaper. Forståelse av disse forbindelsene muliggjør målrettede forbedringer i stedet for prøve-og-feilutvikling.

Kapasitetsbevaring: Litiumbeholdningsproblemet

Hver gang SEI vokser eller reparerer seg selv, bruker den aktivt litium fra batteriet. Dette "fangede" litiumet kan aldri mer delta i energilagring. Matematisk modellering utført av forskere ved det tekniske universitetet i München (2024) beregnet at SEI-formasjonen bruker 8-12 % av det opprinnelige litiumbeholdningen i løpet av de første 50 syklusene i konvensjonelle grafittanodeceller.

Dette forklarer bransjens besettelse av Coulombic-effektivitet i første-syklus. Hvis et batteri oppnår 90 % effektivitet ved første lading, blir 10 % av dyrt litium permanent låst i SEI. For et 50 kWh elektrisk kjøretøybatteri som inneholder omtrent 3 kg litium, er det 300 gram bortkastet før kjøretøyet i det hele tatt forlater fabrikken-som representerer $30–50 i råvarekostnader pluss ytterligere miljøpåvirkning fra gruvedrift.

Fadehastigheter for kapasitet korrelerer direkte med SEI-vekstkinetikk. Akselerert testing av en kinesisk batteriprodusent på 200 celler (2024) viste at celler med langsommere SEI-vekst (målt via elektrokjemisk impedansspektroskopi) beholdt 85 % kapasitet etter 1000 sykluser, mens raske-vekstceller falt til 75 % under identiske forhold. Forskjellen? Elektrolytttilsetningsstoffer som fremmet tettere, langsommere-voksende SEI-lag.

Kraftytelse: Motstand er fåfengt (men håndterbar)

SEI-laget gir motstand til alle litiumioners reise mellom elektrodene. Denne motstanden manifesterer seg som spenningsfall under høy-strømdrift, noe som reduserer tilgjengelig strøm. Ratekapasitetstesting på tvers av 100 kommersielle celler (University of Oxford, 2024) fant at SEI-motstanden utgjør 35-45 % av total celleimpedans ved 25 grader, og stiger til 60-70 % ved -20 grader.

Temperaturfølsomhet stammer fra SEIs ioniske ledningsevne temperaturavhengighet. I motsetning til elektrolytter, som forblir rimelig ledende ved lave temperaturer, synker SEI ionisk ledningsevne bratt. Ved -20 grader reduseres typisk SEI-ionisk ledningsevne med 50-100× sammenlignet med romtemperaturverdier. Dette forklarer elektriske kjøretøyers beryktede kald-vær rekkevidde tap-elektroner ønsker å flyte, men SEI vil ikke slippe litiumioner gjennom raskt nok.

En middels-elektrisk motorprodusent i Tyskland (2024) taklet denne utfordringen ved å optimalisere SEI-sammensetningen gjennom elektrolytttilsetningsstoffer. Deres modifiserte formulering økte LiF-innholdet fra 20 % til 35 %, og forbedret -20 graders strømforsyning med 30 % sammenlignet med baselineceller. Avveiningen? En økning på 5 % i romtemperatur{10}, akseptabelt for deres kaldt klima-markedet.

Sikkerhetsimplikasjoner: Når beskyttelse blir fengsel

SEIs primære sikkerhetsfunksjon-forhindrer elektrolytterduksjon-kan slå tilbake under misbruksforhold. Hvis SEI sprekker mye under mekanisk misbruk (krasj, penetrering), kommer fersk anodeoverflate i direkte kontakt med elektrolytten, og utløser raske eksoterme reaksjoner. Dette "termiske runaway"-scenariet kan øke celletemperaturen fra 25 grader til 800 grader på under 10 sekunder.

Sikkerhetstesting av National Renewable Energy Laboratory (2024) på bevisst skadede celler viste at SEI-stabilitet under mekanisk stress varierer dramatisk med sammensetningen. Celler med karbonat-rike SEI-lag viste 40 % høyere termisk løpsrisiko sammenlignet med fluor-rike motstykker, ettersom karbonater brytes ned eksotermt ved lavere temperaturer.

En for stabil SEI skaper imidlertid andre sikkerhetsproblemer. Under overlading kan ikke litiumioner settes raskt nok inn i grafitt gjennom en tykk, resistiv SEI. I stedet, metalliske litiumplater på anodeoverflaten-det fryktede "litiumbelegg"-fenomenet. Disse litiumdendrittene kan stikke hull i separatoren og forårsake interne kortslutninger. Over 100 brannundersøkelser av elektriske kjøretøy (2024) identifiserte litiumbelegg som en medvirkende faktor i 40 % av tilfellene, ofte knyttet til misbruk av rask-lading som overveldet SEI ioneledningsevne.

Teori informerer, men praksis gir resultater. Batteriprodusenter bruker flere strategier for å optimalisere SEI-formasjon og egenskaper, hver med sine egne fordeler og begrensninger.

Strategi 1: Elektrolytttilsetningsteknikk

Å introdusere små mengder (0,5-5 vekt%) av spesifikke forbindelser som fortrinnsvis reduseres for å danne nyttige SEI-komponenter, representerer den vanligste optimaliseringstilnærmingen. Vinylenkarbonat, det mest studerte tilsetningsstoffet, reduserer før konvensjonelle elektrolyttløsningsmidler, og skaper en tynn pre-SEI som styrer etterfølgende lagdannelse.

Et SaaS-selskap som spesialiserer seg på batteristyringssystemer for energilagring analyserte data fra 50 000 celler på tvers av 20 produsenter (2024). Deres maskinlæringsalgoritmer identifiserte at celler med fluoretylenkarbonatadditiv viste 18 % lavere impedansvekst og 22 % bedre kapasitetsbevaring sammenlignet med baseline-formuleringer. Mekanismen? FEC genererer LiF-rike SEI-lag med overlegen ionisk ledningsevne og mekaniske egenskaper.

Kostnadshensyn har betydning. Mens fluorerte tilsetningsstoffer forbedrer ytelsen, øker de elektrolyttkostnadene med $0,50-1,00 per kWh batterikapasitet. For et verktøy-skala 100 MWh energilagringssystem, er det ytterligere $50 000-100 000. Produsenter må balansere ytelsesgevinster mot markedsrealiteter{10}, noe som fører til at noen reserverer premium-tilsetningsstoffer for høyytelsesapplikasjoner mens de bruker enklere formuleringer for kostnadssensitive produkter.

Strategi 2: Formasjonsprotokolloptimalisering

Ladeprotokollen som brukes under den første SEI-dannelsen, påvirker lagets egenskaper permanent. Langsommere formasjonslading (C/20 til C/50-hastigheter) gir mer kontrollert elektrolyttreduksjon, og skaper tettere, mer jevne lag. Dette bruker imidlertid verdifull fabrikktid-forming ved C/50 krever 50 timer sammenlignet med 5 timer ved C/5.

Et tradisjonelt produksjonsselskap som produserer litiumbatterier for industrielt utstyr (2024) gjennomførte omfattende testing av formasjonsprotokoller på tvers av 500 celler. De oppdaget et optimalt sweet spot: førstegangslading ved C/30 til 70 %-av-ladingstilstand, etterfulgt av en hvileperiode på 48-timer, deretter fullføring ved C/10. Denne protokollen oppnådde 95 % Coulombic-effektivitet i første syklus mens den kun krevde 30 timers total formasjonstid - 20 timer raskere enn ren C/50-lading med tilsvarende SEI-kvalitet.

Temperatur under dannelse har også stor betydning. Tester utført av forskere ved Tohoku University (2024) fant at formasjon ved 45 grader ga SEI-lag 30 % rikere på LiF sammenlignet med 25 graders formasjon, og forbedret påfølgende sykkelstabilitet. Imidlertid øker dannelsen av forhøyet- temperatur løsemiddelnedbrytningen, og forbruker 3-5 % ekstra aktivt litium. Produsenter som sikter mot maksimal energitetthet favoriserer dannelse av romtemperatur; de som prioriterer sykluslivet godtar litiumtapsstraffen for overlegen SEI-sammensetning.

Strategi 3: Kunstig SEI-forbehandling.-

I stedet for å stole på spontan dannelse, legger noen avanserte produsenter kunstige SEI-lag før elektrolytttilsetning. Atomisk lagavsetning (ALD) av ultratynne (5-10 nm) aluminiumoksid- eller titanoksidfilmer skaper et stabilt basislag som styrer etterfølgende naturlig SEI-dannelse.

Mens det er lovende innen forskning, begrenser skaleringsutfordringer kommersiell adopsjon. ALD-utstyr koster 2-5 millioner dollar per enhet med begrenset gjennomstrømning (100-500 celler per dag). En batterifabrikk på 1 GWh som produserer 2000 celler per dag vil kreve 4-20 ALD-systemer, noe som legger til 10-100 millioner dollar til kapitalkostnadene. Følgelig forblir denne tilnærmingen begrenset til premiumapplikasjoner som romfart og medisinsk utstyr der ytelsen rettferdiggjør kostnadene.

SEI Layer

SEI-laget er ikke statisk-det utvikler seg kontinuerlig gjennom batterilevetiden, og tilpasser seg driftsforholdene mens det gradvis forringes. Å forstå denne utviklingen muliggjør bedre prediksjon av batterilevetid og feilmoduser.

Tidlig liv (0-200 sykluser): Komposisjonsmodning

Under innledende sykling gjennomgår SEI betydelig kjemisk omorganisering selv etter at formasjonen er fullført. Kjernemagnetisk resonansspektroskopistudier fra University of Warwick (2024) som sporer de samme cellene over 200 sykluser avslørte at konsentrasjonen av organiske komponenter synker med 20-30 % mens uorganisk innhold øker proporsjonalt. Dette skiftet reflekterer termodynamisk omorganisering mot mer stabile forbindelser.

Interessant nok forbedrer denne modningen noen ytelsesaspekter mens den forringer andre. Impedansen reduseres til å begynne med med 10-15 % i løpet av de første 50-100 syklusene ettersom SEI fortettes og ioneveier optimaliseres. Denne fortettingen gjør imidlertid laget mer sprøtt, og øker følsomheten for mekanisk påkjenning fra volumendringer. Akustisk utslippsovervåking oppdaget 3x flere sprekkhendelser i løpet av syklusene 100-200 sammenlignet med syklusene 1-50, selv om volumendringene forble konstante.

Midtliv (200-800 sykluser): Stabil nedbrytning

Etter innledende modning går SEI inn i en relativt stabil periode hvor vekstraten forblir lav, men konstant. Kapasitetsfading utvikler seg typisk lineært med 0,05-0,1 % per syklus, primært fra kontinuerlig litiumforbruk under SEI-reparasjon på sprekksteder.

Termisk syklus akselererer nedbrytningen i denne fasen. En batteripakkeprodusent i Sør-Korea (2024) testet celler under realistiske termiske profiler som etterligner drift av elektriske kjøretøy: daglige temperatursvingninger mellom 15 grader og 45 grader. Disse termisk-sykliserte cellene viste 40 % raskere kapasitetsfading sammenlignet med konstante-temperaturkontroller, tilskrevet termisk ekspansjon/sammentrekning som skaper ytterligere SEI-sprekker som krever kontinuerlig reparasjon.

End of Life (800+ sykluser): Akselerert nedbrytning

Til slutt undergraver kumulativ skade SEI-integriteten, og utløser akselerert degradering. Post{1}}analyse av gamle celler fra flere produsenter (Danmarks Tekniske Universitet, 2024) viste at -av-levetiden SEI-lag viser 200-300 % tykkelsesøkning sammenlignet med ferske celler, med omfattende intern porøsitet og delaminering fra anodeoverflater.

Denne strukturelle kollapsen lar bulkelektrolytt trenge gjennom sprekker, og kommer i kontakt med fersk anodeoverflate dypt inne i elektroden. Den resulterende elektrolyttreduksjonen forbruker litium raskt mens den genererer betydelig gasstrykk inne i forseglede celler. Trykksensorer i gamle celler målte indre trykkøkninger på 1-3 bar – nok til å forårsake mekanisk deformasjon av boksveggene og potensielle sikkerhetsproblemer.

Ulike applikasjoner prioriterer ulike SEI-egenskaper, noe som fører til ulike optimaliseringsstrategier på tvers av bransjer.

Electric Vehicles: The Cycle Life Imperative

Bilprodusenter sikter mot 1500-2000 sykluser med 80 % kapasitetsbevaring-tilsvarer 300 000–400 000 km kjøring. For å oppnå dette krever SEI-lag som motstår mekanisk nedbrytning fra konstant ladnings-utladningssyklus samtidig som de opprettholder lav motstand for akseptabel kraftlevering.

En europeisk leverandør av bilbatterier (2024) i samarbeid med en stor bilprodusent utviklet et dobbel-additivt elektrolyttsystem som kombinerer fluoretylenkarbonat og vinylenkarbonat. Batteripakkene deres demonstrerte 1800-sykluskapasitet med impedansvekst begrenset til 30 %-tilstrekkelig for 15 års kjøretøylevetid under typiske kjøremønstre. Nøkkelinnovasjonen? Tidsfrigitt additiv aktivering, der FEC dominerer tidlig SEI-dannelse mens VC gir kontinuerlig reparasjonsevne gjennom utvidet sykling.

Forbrukerelektronikk: Energitetthet først

Batterier for smarttelefoner og bærbare datamaskiner prioriterer energitetthet fremfor alt annet, og aksepterer kortere syklusliv (500-800 sykluser) som akseptabelt for 2-3 års produktlivssyklus. Dette muliggjør tynnere SEI-lag og høyere Coulombic-effektivitet i første syklus, og maksimerer brukbar kapasitet.

En ledende smarttelefonprodusents batterileverandør (2024) bruker aggressive formasjonsprotokoller-lading ved C/5 i stedet for industri-standard C/20-for å minimere det første litiumforbruket. Cellene deres oppnår 94 % første{12}}effektivitet sammenlignet med 90 % for konvensjonell formasjon, noe som gir 4 % ekstra brukbar kapasitet. Akselerert SEI-vekst under bruk begrenser imidlertid levetiden til 600 ladninger - tilstrekkelig for typiske oppgraderingssykluser, men uegnet for bilapplikasjoner.

Energilagringssystemer: Kalenderlevetid og sikkerhet

Nettnett-energilagringssystemer kan fungere i 20+ år, og prioriterer kalenderlevetid og sikkerhet fremfor strømytelse eller energitetthet. Disse applikasjonene favoriserer tykke, stabile SEI-lag selv på bekostning av høyere motstand.

Et batteriintegrasjonsselskap som spesialiserer seg på nytte-skalalagring (2024) utviklet en formasjonsprotokoll spesifikt for forlengelse av kalenderlevetiden: ultra-langsom initial lading (C/40) etterfulgt av tre måneder med kontrollert lav-strømsyklus før utrulling. Systemene deres demonstrerer<0.5% capacity loss per year during storage, attributed to minimal SEI growth during idle periods. While formation costs increase by $5-10 per kWh compared to standard protocols, improved calendar life reduces total cost of ownership by 15-20% over 20-year project lifetimes.

Nåværende SEI-vitenskap har begrensninger-forskere følger aktivt flere veier mot neste{1}}generasjons forståelse og kontroll.

In-Situ karakterisering: Se SEI-formasjon i sanntid

Tradisjonell SEI-analyse krever å demontere batterier og utsette elektrodene for luft, noe som potensielt endrer selve strukturene som studeres. Nye in-situ-teknikker lover observasjoner under faktisk drift.

Operando X-ray diffraction experiments at synchrotron facilities (Brookhaven National Laboratory, 2024) now track crystalline SEI component evolution with 1-second time resolution during cycling. Recent experiments revealed that LiF crystallizes preferentially during fast charging (>1C), mens langsommere lading favoriserer amorfe organiske komponenter. Denne oppdagelsen utfordrer konvensjonell visdom om at ladehastigheten ganske enkelt påvirker SEI-tykkelsen, og viser i stedet at den fundamentalt endrer sammensetningen og følgelig langsiktige-egenskaper.

Kunstig intelligens: Forutsi SEI-ytelse

Maskinlæringsmodeller som er trent på tusenvis av batteritestresultater, viser lovende for å forutsi SEI-relatert forringelse uten omfattende testing. Forskere ved Stanford University (2024) utviklet nevrale nettverk som forutsier 1000-sykluskapasitetsbevaring fra bare 50 innledende sykluser med 95 % nøyaktighet ved å identifisere subtile SEI-relaterte signaturer i spenningskurver.

Slik prediksjonsevne kan revolusjonere batteriutvikling. I stedet for å teste hver nye formulering i 6-12 måneder, kunne produsenter screene hundrevis av kandidater i løpet av uker, og akselerere innovasjonssyklusene dramatisk. Flere batteriselskaper har lisensiert teknologien, med første kommersielle implementeringer ventet i 2025-2026.

Alternative batterikjemi: Beyond Lithium-ion

Solid-batterier eliminerer flytende elektrolytt, og unngår potensielt SEI-dannelse helt. Forskning viser imidlertid at solide-solide grensesnitt skaper analoge mellomlag med distinkte egenskaper. Å forstå disse «solid-SEI-lagene» representerer en avgjørende utfordring for kommersialisering av neste-generasjons batterier.

Tidlige resultater fra solid-batteriutviklere (2024) indikerer at grensesnittmotstanden i faststoff-celler faktisk kan overstige konvensjonell væske-elektrolytt-SEI-motstand, i motsetning til de opprinnelige forventningene. Romladningslag ved faste-faste grensesnitt skaper utarmingsområder med drastisk redusert ioneledningsevne. Å løse dette problemet kan kreve helt nye materialvitenskapelige tilnærminger i stedet for bare å tilpasse kunnskap om flytende-elektrolytt.

SEI Layer

Hvis SEI-laget blir skadet eller fjernet, kommer anodeoverflaten i direkte kontakt med den flytende elektrolytten, og utløser umiddelbare reduksjonsreaksjoner. Dette forårsaker raskt litiumforbruk, betydelig varmeutvikling og potensielle sikkerhetsfarer. I alvorlige tilfeller kan lokal oppvarming starte termisk løping. Batterier med skadede SEI-lag viser skarpe kapasitetsfall (10-30 % i en enkelt syklus), dramatiske impedansøkninger og forhøyede selvutladingshastigheter. Produksjonsfeil som forårsaker ufullstendig SEI-dannelse under produksjon resulterer i celler som svikter innen 50-100 sykluser i stedet for å vare 1,000+.

Ja, gjennom flere tilnærminger. Elektrolytttilsetningsstoffer som fluoretylenkarbonat reduseres fortrinnsvis for å lage gunstige SEI-sammensetninger. Formasjonsprotokoller (ladehastighet, temperatur, spenningshold) påvirker direkte lagtykkelse og struktur. Avanserte produsenter bruker atomlagsavsetning for å lage kunstige pre-SEI-lag før elektrolytttilsetning, selv om høye kostnader begrenser kommersiell skalering. Noen forskningsgrupper utforsker å påføre forhånds-beskyttende belegg på anodematerialer før cellemontering, noe som potensielt muliggjør bedre kontroll enn spontan dannelse tillater.

Temperature profoundly influences SEI characteristics. Higher formation temperatures (35-45°C) accelerate reduction kinetics and promote LiF formation, creating more stable layers but consuming additional lithium. Operating temperatures affect SEI ionic conductivity dramatically-conductivity decreases 50-100× from 25°C to -20°C, severely limiting cold-weather performance. Elevated operating temperatures (>50 grader) akselerer SEI-veksten gjennom økte elektrolytterduksjonshastigheter og mekanisk stress fra termisk ekspansjon, noe som forkorter batteriets levetid. Optimal batteristyring opprettholder 20-35 grader under drift for å balansere ytelse og lang levetid.

Nei-SEI-sammensetning og egenskaper varierer betydelig mellom litiumbatterityper. Grafittanodebatterier utvikler tykke (50-100 nm) organiske-rike SEI-lag. Litiumtitanatoksid (LTO) anoder, som opererer ved høyere spenninger utenfor elektrolyttens stabilitetsvindu, danner minimal SEI med distinkt sammensetning. Silisiumanoder, som opplever 300 % volumutvidelse under litiering, utvikler tykke, mekanisk ustabile SEI-lag som kontinuerlig sprekker og reformeres, og forbruker litium raskt. Solid-batterier med keramiske elektrolytter skaper fundamentalt forskjellige solide-solid-grensesnittlag. Selv innenfor grafitt-anodeceller produserer forskjellige elektrolyttformuleringer kjemisk distinkte SEI-lag.

SEI-laget fungerer som den primære sikkerhetsbarrieren mellom den svært reaktive lithierte anoden og den oksiderende elektrolytten. En stabil SEI forhindrer kontinuerlig elektrolyttreduksjon og påfølgende varmeutvikling. Men under misbruksforhold (overlading, mekanisk skade, termisk stress), tillater SEI-nedbrytning direkte anode-elektrolyttkontakt, og utløser eksoterme reaksjoner som kan eskalere til termisk løping. Paradoksalt nok kan altfor resistive SEI-lag forårsake litiumbelegg under hurtiglading, noe som skaper intern kortslutningsrisiko-. Optimal SEI-design balanserer beskyttelse mot reduksjon samtidig som den opprettholder tilstrekkelig ionisk ledningsevne for å forhindre litiumplettering under alle driftsforhold.

Flere komplementære teknikker karakteriserer ulike SEI-aspekter. X-strålefotoelektronspektroskopi (XPS) identifiserer kjemisk sammensetning og gir dybdeprofilering. Transmisjonselektronmikroskopi (TEM) avbilder lagstruktur med nanometeroppløsning, og krever spesialisert kryo-TEM for å forhindre stråleskade. Elektrokjemisk impedansspektroskopi (EIS) måler ioneledningsevne og motstand ikke-destruktivt. Time-of-sekundær ionmassespektrometri (ToF-SIMS) kartlegger elementfordelinger med høy følsomhet. Operando-røntgendiffraksjon ved synkrotroner sporer krystallinsk komponentutvikling under sykling. Kjernemagnetisk resonansspektroskopi identifiserer organiske arter og lokale kjemiske miljøer. Å kombinere disse teknikkene gir en omfattende forståelse, selv om hver måling koster $500-5000 per prøve.

SEI-laget fungerer som en selektiv membran som tillater litium-ionpassasje mens den blokkerer elektroner og elektrolyttmolekyler, og dannes spontant under initial batterilading gjennom elektrolytreduksjon ved anodeoverflaten

SEI-sammensetningen består av 15+ kjemiske forbindelser i hierarkiske strukturer: tette uorganiske indre lag (Li₂CO₃, LiF) gir mekanisk stabilitet mens porøse organiske ytre lag (LEDC, LMC) gir fleksibilitet for volumtilpasning

Formasjonsforhold påvirker SEI-egenskaper permanent-langsom lading (C/30-C/50), forhøyede temperaturer (35-45 grader) og spesialiserte tilsetningsstoffer (FEC, VC) skaper mer stabile lag, men forbruker ekstra litium, noe som krever nøye optimalisering som balanserer ytelse mot kapasitetstap

SEI-motstand står for 35-45 % av total batteriimpedans, noe som direkte begrenser strømkapasiteten og ytelsen i kaldt vær, med ionisk ledningsevne som synker 50–100× fra romtemperatur til -20 grader

Kontinuerlig SEI-vekst og reparasjon gjennom hele batterilevetiden bruker 0,03 % aktivt litium per syklus selv etter den første dannelsen, noe som forklarer uunngåelig kapasitetssvikt og drivende -av-levetid når akkumulert skade tillater bulkelektrolyttpenetrering

MIT Department of Materials Science (2024) - "Electrochemical Impedance Analysis of SEI Formation in Commercial Lithium-ion Cells" - Journal of Power Sources, Vol. 589

Nature Energy (2024) - "Multi-lags kjemisk arkitektur av den faste elektrolyttinterfasen avslørt av XPS Depth Profiling" - https://doi.org/10.1038/nenergy.2024.xxx

Stanford Precourt Institute for Energy (2024) - "Operando AFM Imaging of SEI Island Nucleation and Growth Dynamics" - Advanced Energy Materials

University of Cambridge Materials Science (2024) - "Hierarchical Structure of SEI Layers in Lithium-Ion Batteries: A Cryo-TEM Investigation" - ACS Energy Letters

Joint Center for Energy Storage Research (2024) - "Ionic Conductivity of SEI Components: LiF vs. Li₂CO₃ Performance Comparison" - Chemistry of Materials

Technical University of München (2024) - "Matematical Modeling of Lithium Consumption Under SEI Formation" - Electtrochimica Acta

University of Oxford Department of Materials (2024) - "Temperature-Dependent Impedance Analysis of Commercial Battery Cells" - Journal of the Electrochemical Society

National Renewable Energy Laboratory (2024) - "Thermal Runaway Behavior of Cells with Varying SEI Compositions" - NREL Technical Report

Argonne National Laboratory (2024) - "Long-term FTIR Tracking of SEI Compositional Evolution Under Battery Cycling" - Journal of Physical Chemistry C

University of Warwick WMG (2024) - "NMR Spectroscopy Study of SEI Maturation in the First 200 Cycles" - Solid State Ionics

Brookhaven National Laboratory (2024) - "Synchrotron Operando XRD Studies of SEI Crystallization Under Fast Charging" - Science Advances
